MODE D'EMPLOI MAESTRO 9000 NG4 WORLDSAT

ATTENTION Si vous utilisez la protection parentale par Mot de passer, ne laissez pas cette notice à portée des enfants

SOMMAIRE

1. Recommendations importantes p.1
2. Raccordements p.2
3. Telecommande p.3
4. Guide pas à pas (Installation assistée) p.4

5. Utilisation du Terminal
   5.1. Marche-arrêt p.6
   5.2. Sélection des chaînes p.6
   5.3. Sélection des listes de chaînes favorites p.7
   5.4. Sélection des chaînes satellite TV et Radio p.7
   5.5. Tri des chaînes p.7
   5.6. Régliages audio p.8
   5.7. Informations sur la chaîne p.8
   5.8. Guide des programmes p.8
   5.9. Satmessenger (réception de mails) p.9
   5.10. Lecteurs de carte à puce p.1
   5.11. Jeu p.1

6. Programmation du Terminal
   6.1. Menu Lists deschainses p.12
   6.2. Menu Programmateur p.12
   6.3. Menus installation p.13

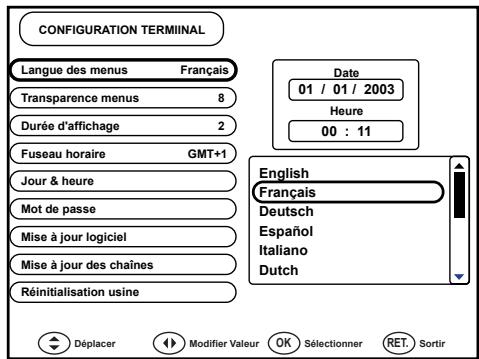

   6.3.1. Configuration Terminal p.13
   6.3.2. Configuration TV p.14

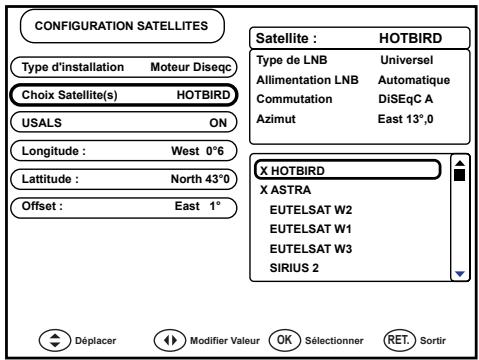

   6.3.3. Configuration Satellites p.15

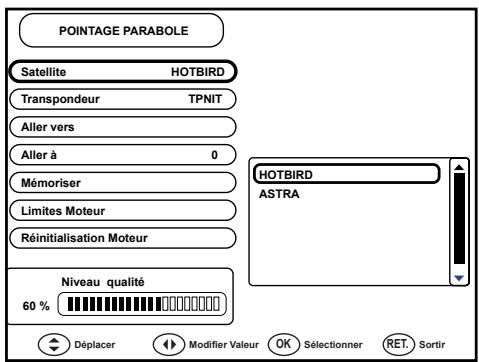

   6.3.4. Pointage parabole p.16

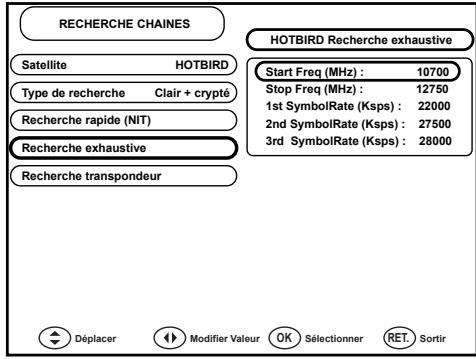

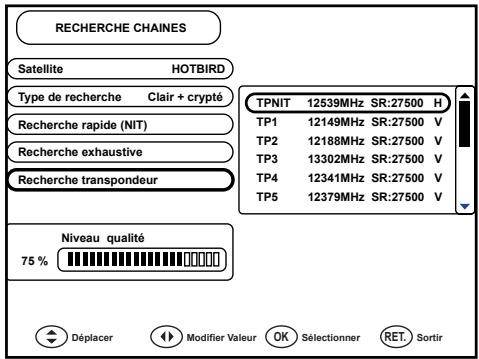

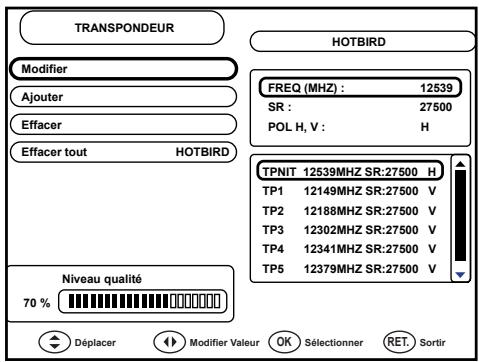

   6.3.5. Recherche chainses p.17

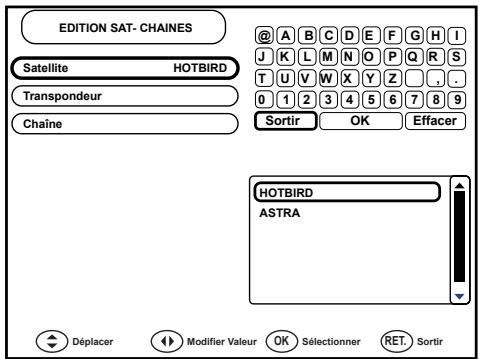

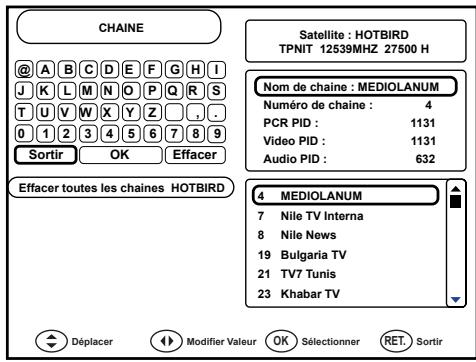

   6.3.6. Edition Sat-Chains p.18
   6.3.7. Informations Systeme p.19

7. Spécifications techniques p.20

1. RECOMMANDATIONS IMPORTANTES

Pour vous sécurité, veuilles dire attentivement les recommendations suivantes, avant la mise en marche de votre Terminal :

1. Placez le Terminal dans un endroit ventilé, à température ambiente.
2. Ne pas ouvrir l'appareil (risques d'électrochoc)
3. En cas d'absences prolongées ou d'orage, débranche le Terminal du secteur.
4. Notre Terminal compte des fentes d'aération. Ces fentes ne doivent pas être obstruées, même partiellement, pour assurer une aération correcte nécessaire à votre Terminal ; la durée de vie et le fonctionnement de votre Terminal en dépendent.

2. RACCORDEMENTS

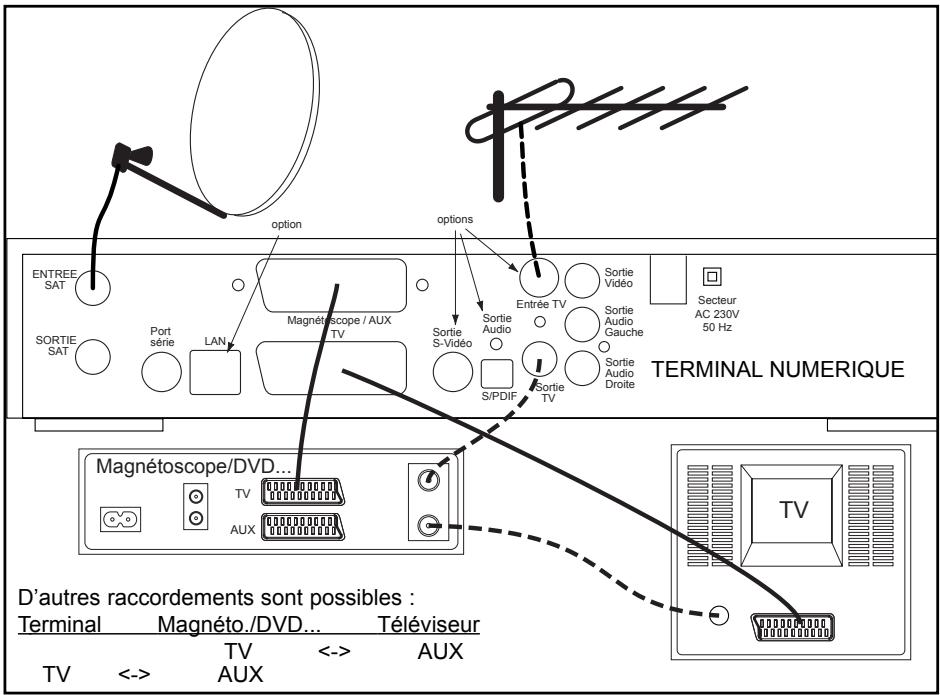

• Raccorder la tête (LNB) de la parabole ou le moteur à l'Entrée Sat du Terminal numérique.
• La Sortie Sat du Terminal permet de raccorder un récepteur satellite analogique ou un second Terminal numérique. Ce récepteur satellite ne peut fonctionner que si le Terminal numérique est en veille.
• Raccorder de préférence le téléviseur et l'appareil auxiliaire (magnétoscope, DVD...) aux prises péritel du Terminal numérique (traits continus sur le dessin).
• Si le raccordement par péritel n'est pas possible, raccorder (traits pointillés) le Terminal numérique par un cable coaxial d'antenne (Sortie TV, Entrée TV, Sorties Video/Audio G/D en option selon le modele).

1. Dènudez la gaine sur 11 mm et rabattez la tresse sur la gaine.
2. Dénudez le fil central sur 8 mm.
3. Vissez la fiche "F" sur le cable en vérifier qu'il n'y a pas de fil de tresse en contact avec le fil central. Il est important que la tresse soit en contact avec le corps de la fiche F.
4. Recouvre la fiche "F" raccordée à la tête, d'un produit d'étanchéité (silicone, ruban auto-vulcanisant...).

SERREZ LES FICHES ALA MAIN car un serrage trop important peut endommager l'appareil.

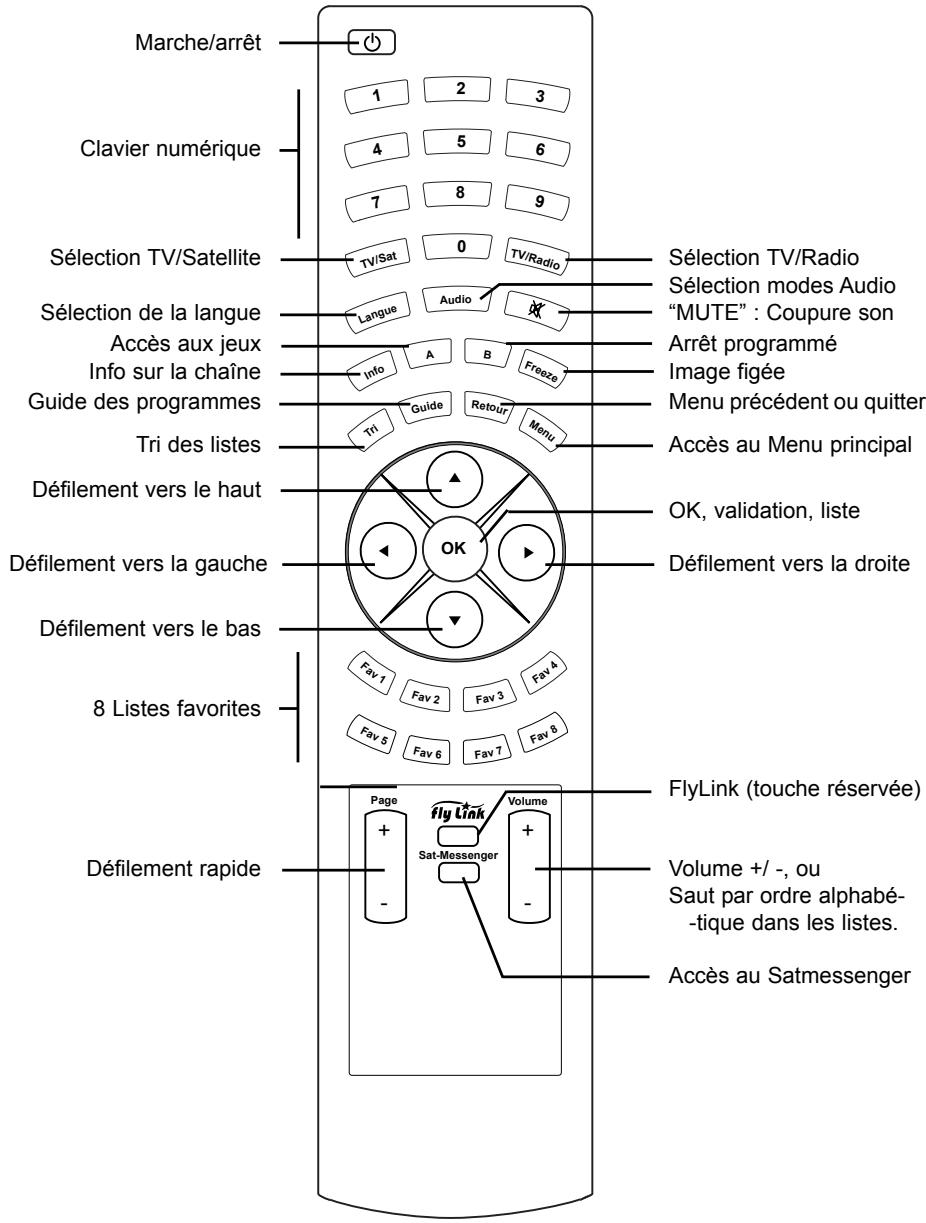

3. TÉLÉCOMMANDE

français

La touche FlyLink permet de commuter les sources d'un transmetteur sans fil FlyLink (non fourni).

4. GUIDE PAS À PAS (INSTALLATION ASSISTÉE)

A la première mise sous tension du Terminal ou après une Réinitialisation Usine (accessible dans le menu Configuration Terminal du menu Installation), le Terminal démarre sur le Guide pas à pas qui permet une installation assistée de la parabole et du Terminal. Les 5 étapes suivantes s'enchainnet automatiquement :

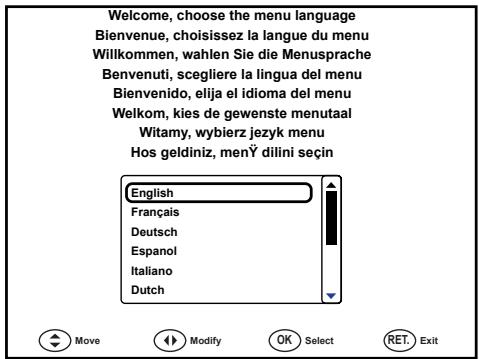

Etape 1

1 - Effectuez les raccordements du paragraphe 2 Raccordements.
2 - Branchez le Terminal au secteur et attendez 30 secondes que le menu de bienvenu s'affiche à l'écran.
3-A l'aide des touches ,selectionnez la langue des menus.

Etape 2

4 - Tapez sur la touche OK pour valider et passer au menu suivant :

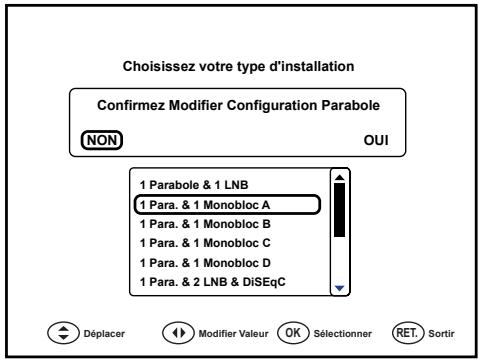

5 - A l'aide des touches , Sélectionnez votre type d'installation.

Il est défini en fonction de la composition du kit satellite : type de tête, commutateur, moteur.

6 - Tapez sur la touche OK pour valider : un message demande une confirmation.
7 - A l'aide de la touche > sélectionnez OUI.

Etape 3

8 - Tapez sur la touche OK pour valider et passer au menu suivant :

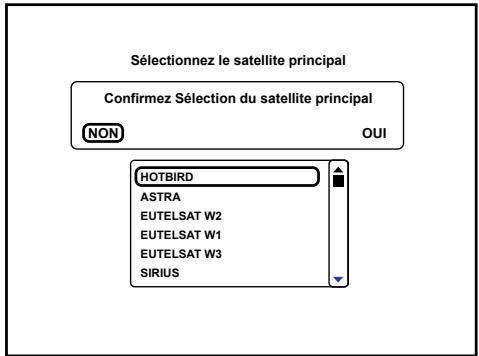

9 - A l'aide des touches , selectionnez le satellite principal.

Le satellite principal désigne le satellite désire. Pour une installation multi-satellites, il désigne le satellite le plus de facile à receivevoir.

En Europe et en Afrique du Nord c'est généralement le satellite HotBird 13^ Est.

10 - Tapez sur la touche OK pour valider : un message demande une confirmation.
11 - A l'aide de la touche > Sélectionnez OUI.

ed. FR04-fr1

Etape 4

12 - Tapez sur la touche OK pour.Valider et passer au menu suivant :

13 - Pointez votre parabole sur le satellite précédement besoin. Pour cela :

• Positionnez verticalément la parabole et orientez-la vers le Sud.

• Balayez lentement de croite à gauche la parabole (± 40° environ par rapport au Sud) en conservant la même inclinaison (temps de balayage d'environ 20 sec.).

• Si le Niveau de qualité ne réagit pas, recommencce ce balayage en inclinant la parabole vers le ciel de 2^ (= déplacement d'1 cm environ du bord supérieur de la parabole).

• Reglez votre parabole pour obtenir le meilleur Niveau de qualité stable. Serrez

• Àprous le réglage de la parabole, tournez légèrement la tete (LNB) de ± 20^ maximum, pour Obtir le Niveau de qualité maximal. Ce niveau est généralement supérieur à 60% pour HotBird ou Astra en Europe.

Important : Les satellites se situent toujours entre le Sud-Est et le Sud-Ouest. Aucun obstacle ([bâtiment, arbre, vitre...]) ne doit s'interposer entre la parabole et le satellite.

Pointez votre parabole et appuyez sur OK quand lesignal est maximal

Niveau qualite 60%

français

Etape 5

14 - Tapez sur la touche OK pour passer au menu suivant :

15 - A l'aide de la touche > sélectionnez OUI si vous pouze protégger l'accès à des chaînes que vous pourrez seLECTIONner (contrôle parental). Sinon restez sur NON.
16 - Tapez sur la touche OK pour valider. Si vous avez besoin OUI, un écran vous demande le Nouveau mot de passer : tapez votre mot de passer personnel à 4 chiffres, puis tapez-le à nouveau pour le confirmer.

Attention de ne pas oublier ce code qui sera demandé pour entrer dans les menus de programmation et pour acceder

Voulez vous protégier votre Terminal par mot de passée ?

NON

OUI

Etape 6

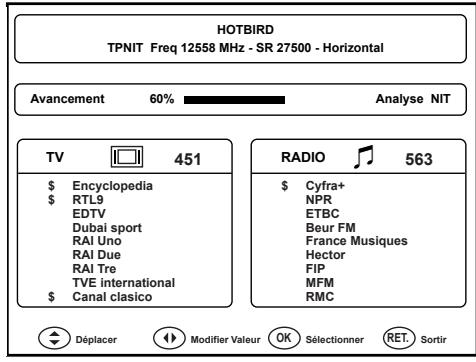

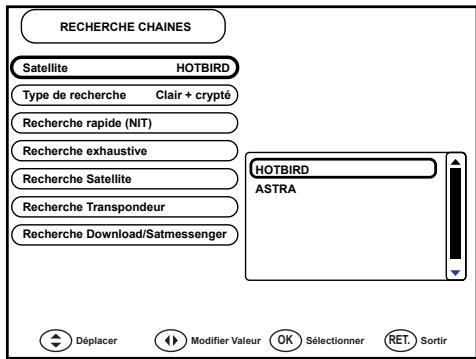

17 - Mémorisez toutes les chaînes en langant pour chaque satellite une Recherche rapide automatique dans le menu Recherche Chaînes du menu Installation.

Pour une installation motorisée ou avec commutateur, il faut selectionner la liste des satellites dans le menu Configuration Satellites.

5. UTILISATION du TERMINAL

5.1. MARCHE-ARRET

La touche marche-arrêt de la télécommande ou de la face avant met en marche ou arrête l'appareil. Le voyant STAND BY est rouge à l'arrêt et vert en marche (ne pas débrancher le secteur quand il clignote rouge vert).

En veille (à l'arrêt), l'houre (heure-minute) s'affiche sur la face avant.

Lors du branchement au secteur, le Terminal démarre après une série d'autotest de 30 secondes pendant lesquelles le message "init" défile sur l'afficheur.

5.2. SELECTION DES CHAINES

Il y a plusieurs manières de selectionner une chaine satellite :

1 - Tapez directement le numero de la chaine.

2-Faites defiler les chaines a l'aide des touches ,

Les touches PAGE + et PAGE - font défilier rapidement les chaînes par saut de 9 chaînes.

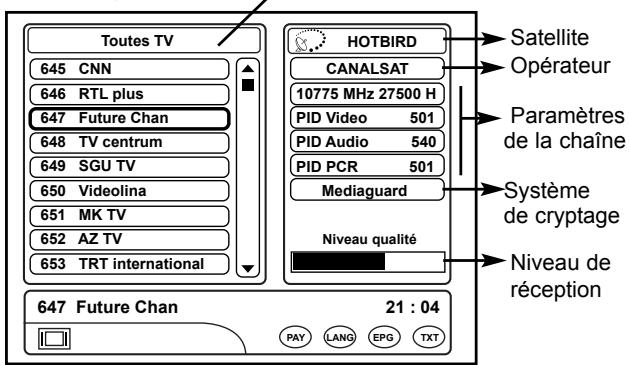

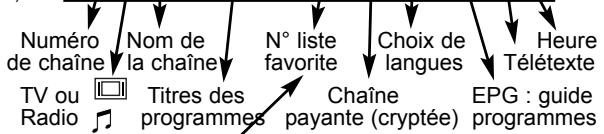

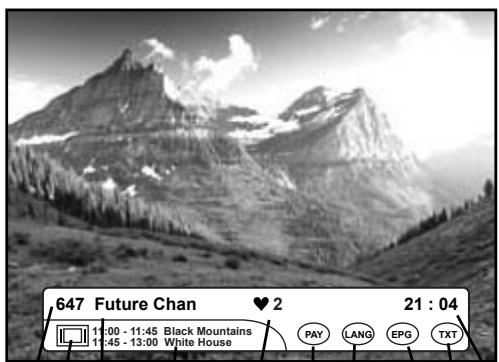

Des icones indiquent les paramétres et les options disponibles de la chaîne : nom de la chaîne, TV ou Radio, liste favorites sélectionnée, horaire et titre du programme en cours et du programme suivant, cryptage, multi-langues (accessible par la touche LAN-

GUE), EPG (guide des programmes accessible par la touche GUIDE), Téletexte (accessible par les touches télétexte du télévisuer).

3-Tapez sur la touche LISTE ou OK,puis sur les touches , pour selectionner la chaine dans la liste,puis sur OK pour valider.

• Les touches «, » scélectionnement les listes favorites (si elles ont été programmées), ou la liste générale (Toutes TV, ou Toutes Radio, ou

TV + Radio selon la selec tion effectuee par la touche TV/Radio).

• Les touches VOL +/- seLECTIONNent le nom de chaine commençant par la dette suivante ou precedente (fonction utilisée dans les listedes par nom de chaine).

-La touche RETOUR fait le va et vient entre les 2 dernières chaines selectionnées.

ed. FR04-fr1

• SELECTION DES CHÂINES HERTZIENNES TERRESTRES

La touche TV/SAT commute la prise péritel "TV" pour visualiser soit les chaînes satellite, soit les chaînes terrestres, soit l'appareil raccordé à la péritel "Magnétoscope/AUX" quand cet apparéil est en lecture ou quand le Terminal est en veille.

A la mise en marche du Terminal, la commutation satellite est automatique.

5.3. SELECTION DES LISTES DE CHAINES FAVORITES

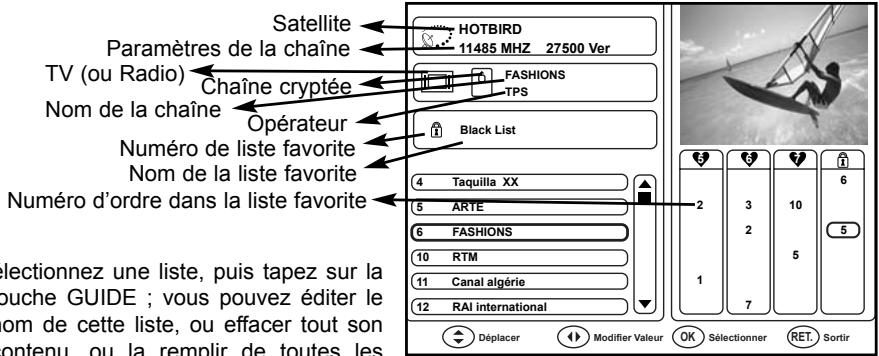

En plus de la liste générale qui comporte toutes les chaînes mémorisées, 8 listes de chaînes favorites (FAV 1 à FAV 8) permettent une sélection personnalisée. La liste FAV 8 ou "Black List" n'est accessible qu'avac le mot de passage (si celui-ci a étéprogrammé par l'utilisateur). Le nom des chaînes de la Black List est masqué quand la protection est activée. Les listes favorites peuvent être composées de chaînes TV et Radio.

• Pour afficher et selectionner les listedes (si des listedes favorites ont ete programmées) ;
• soit tapez sur la touche OK, puis sur les touches « , »
• soit tapez plusieurs fois sur la touche LISTE.
• Pour sélectionner sans les afficher les listes, tapez directement sur · ,·

Le défilament des chaînes des listes favorites, à l'aide des touches , , se limite aux chaînes programmées de chaque liste.

5.4. SELECTION DES CHAINES SATELLITE TV OU RADIO

Pour selectionner rapidement les chaines satellite TV ou Radio, la liste générale peut etre limitee aux seules chaines TV ou aux seules chaines radio.

• Tapez plusieurs fois sur la touche TV/Radio pour selectionner toutes les chaînes TV, ou toutes les chaînes Radio, ou toutes les chaînes TV et Radio.

Cette seLECTION n'est pas active dans les listes favorites.

5.5. TRI DES CHAINES

Pour retrouver rapidement les chaines, la liste générale peut être triée selon différents critères ; par nombre, par nom, par opérateur, par satellite, par fréquence.

• Tapez plusieurs fois sur la touche TRI pour selectionner le type de tri, puis tapez sur OK pour valider.

Les listedes favorites sont limitées au tri par nom et numéro.

Les chaînes peuvent être re-numérotiées (voir menu Edition Sat-Chaiines).

5.6. RÉGLAGES AUDIO

• Les touches VOL+, VOL- réglient le volume sonore.
  Conseil : réglez le volume pour obtenir un niveau identique aux chaînes hertziennes terrestres, puis n'utilise que le réglage du volume du télévisueur.
  -La touche MUTE coupe ou rétablit le son.
• La touche AUDIO Sélectionne successivement les différents modes audio disponibles ; gauche, droite, stéreo.
• La touche LANGUE sélection successivement les différentes langues disponibles sur la chaine.

5.7. INFORMATIONS SUR LA CHAIN

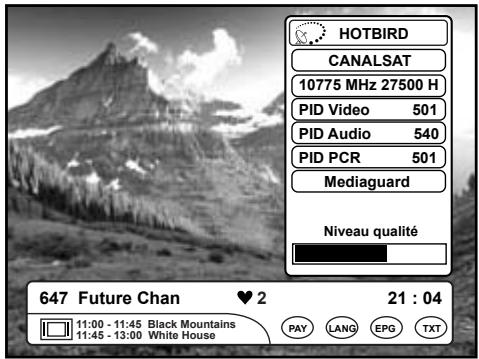

• Tapez sur la touche INFO pour afficher les paramètres de réception de la chaîne.
  -Tapez a nouveau sur INFO ou sur RETOUR pour supprimer ces informations.

Les

5.8. GUIDE DES PROGRAMMES

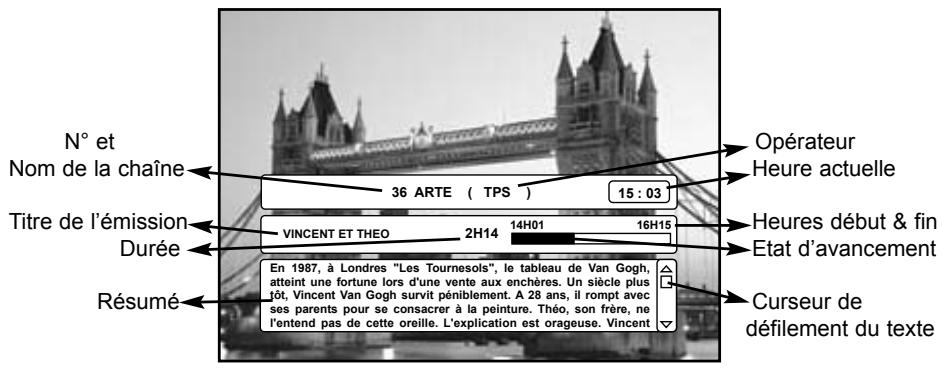

• La touche GUIDE affiche le guide électronique des programmes qui est mis à jour par les opérateurs. Les touches «, » affichent le programme suivant, ou le programme actuel. La touche GUIDE ou RETOUR supprime l'affichage du guide.
• Les touches , font défilier le texte.

ed. FR04-fr1

5.9. SATMESSENGER (réception d'e-mails par satellite)

La réception de messages et de photos envoyés par internet (e-mails) n'est possible qu'avac un code d'identification inscrit sur chaque carte à gratter Satmessenger (commandez ces cartes par téléphone au 0826 109 728 ou sur www.satmessenger.com).

ATTENTION : Conservez votre code d'identification, car il devra être entree a nouveau après une "Réinitialisation usine" du Terminal.

INSTALLATION

• Appuyez sur la touche Satmessenger; un menu demande d'entréeYOUR code d'identification qui est inscrit sur la carte à gratter Satmessenger. Entrez ce code en selectionnant successivement les caractères avec les 4 flèches de la télécommande et en les validant avec la touche OK de la télécommande (ne confondez pas la dette I avec le chiffre 1).

Puis, invalidate la case "Validator" avec la touche OK.
En cas d'erreur, le code est effacé; le bon code doit être entré.

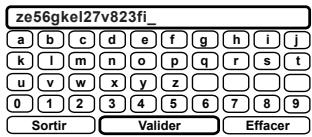

Entrez your Code d'identification Satmessenger (16 caractères)

Le code d'identification permet d'identifier votre terminal satellite et de creer une adresse e-mail. Ne communique ce code à personne.

Remarque : Si le message “No Satmessenger channel found” (“le canal Satmessenger n’a pas eté trouvé”) s'affiche, sélectionnez “OUI” et appuyez sur la touche OK pour lancer une recherche automatique du canal Satmessenger (“Confirm Satmessenger automatic search”) qui dure 10 minutes maximum.

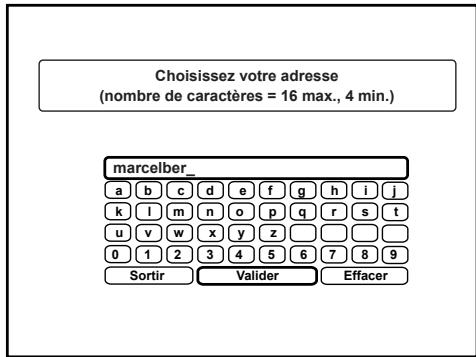

• Un second menu demande d'entrez l'adresse e-mail de voterich (par exemple :marcelbernicus).Procedez comme pour le code d'identification.Validez la case "Valider" quand I'adresse est complete ;I'adresse e-mail complète est automatiquement généree (ex:[e-mail]).Communique cette adresse a vos correspondants qui peuvent des a presen envoyer des e-mails à cette adresse (ne pas oublier le tiret entre le nom et les 8 caractères de contrôle).

Un code d'identification peut générer une seule adresse. Le Terminal numérique peut gérer jusqu'à 4 codes d'identification et donc 4 adresses différentes que vous pouvez ajouter en selectionnant la case AJOUTER.

L'adresse peut être modifiée tant qu'elle n'a pas été utilisée. Elle sera validée par le serveur Satmessenger à l'envoi du premier e-mail. Toutte autre adresse générae par le même code d'identification sera alors rejetee par le serveur.

• Un code d'accès personnel à 4 chiffres est demandé.

Si vous ne désirez pas de code personnel, tapez directement OK.

En cas d'oubli de votre code personnel, il faut faire une Réinitialisation Usine qui efface

toutes les adresses, tous les messages et toutes les chaînes.

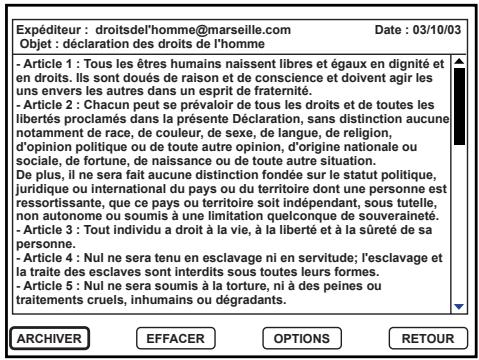

CONSULTER ET GERER VOS MESSAGES

La réception des messages et des photos s'effectue uniquement quand le Terminal est en voille ou quand le menu Satmessenger est sélectionné.

Pour éviter de perdre des messages, chaque message et photo est envoyé plusieurs fois pendant 3 jours.

Dès qu'un nouveau message est reçu, l'afficheur en face avant affiche "MAIL" au lieu de l'heure. De plus, à la mise en marche du Terminal, un message informé de l'arrivée d'un nouveau message.

-Tapez sur la touche Satmessenger de la telekommande;le menu Satmessenger s'affiche.
- Sélectionnez votre adresse.
-Tapez your code personnel (uniquement s'il existe) ; la liste des messages s'affiche.
- Sélectionnez avec les touches , le message:

Le début du message s'affiche avec la date d'expédition, le nom de l'expéditeur et l'objet du message. Un apparéil photo s'affiche à droite si une photo est associée au message.

• Sélectionnez une fonction avec les touches ·, · et tapez sur OK:

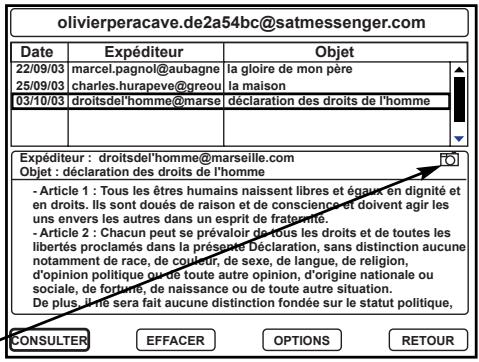

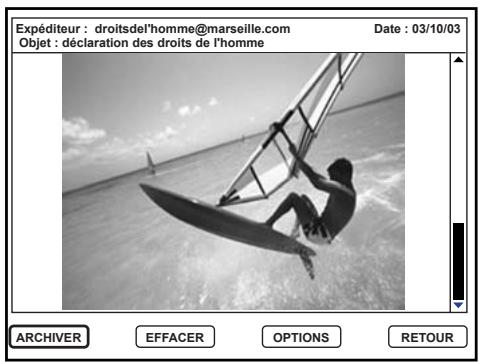

-La fonction CONSULTER affiche le message plein ecran. Les touches , permettent de faire defiler le texte et de visualiser la photo associée.
-La fonction EFFACER efface le message.
-La fonction OPTIONS du premier écran, permet de désir entre les options suivantes :

Ne pas enregistrer de nouveaux messages quand la mémoire de la messagerie est pleine, ou effacer automatiquement le message le plus ancien pour laisser la place à un nouveau message.

Une troisième option permet de visualiser l'espace restant disponible dans la mémoire de la messagerie.

-La fonction RETOUR permit de sortir du menu Satmessenger.

-La fonction ARCHIVER interdit l'effacement automatique de ce message.
-La fonction OPTIONS du second

ed. FR04-fr1

écran (fonction CONSULTER) permet deCHOISIR l'affichage plein écran de la photo (si elle existe).

IMPORTANT : selon le modele du Terminal, les messages sont soit conservés, soit effacés en cas de coupure du secteur.

5.10 LECTEURS DE CARTE A PUCE (1 ou 2 lecteurs en option)

• Ouvrez la trappe en face avant et inséréz la carte à puce dans un lecteur (puce dirigée vers le haut et vers le lecteur). Si la carte est reconnaue, son type est indiqué dans le menu "Informations système".

5.11 JEU

• La touche "A" de la télécommande permet d'acceder à des jours qui sont téléchargeables par PC.

6.PROGRAMMATION du TERMINAL

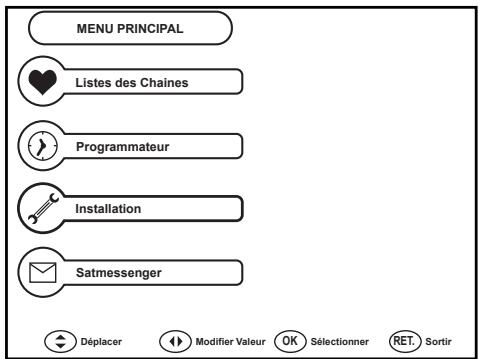

6.1. Menu LISTES DES CHAINES

-Tapez sur la touche MENU ; le Menu Principal s'affiche.
- Sélectionnez avec les touches , le menu Lists des chaînes et tapez sur la touche OK pour valider.
- Sélectionnez avec les touches , une chaîne. La fonction TRI permet une sélection rapide.
- Sélectionnez avec les touches ·, · la liste favorite (FAV 1 à FAV 8).
-Tapez sur la touche OK; un numero s'affiche dans la liste indiquant I'ordre d'affchage de cette chaine dans la liste. Ce numero s'incremente automatiquelement.

Si vous désirez attribuer un numero à cette chaine, tapeze ce numero puis sur OK.

• Pour supprimer cette châne de cette liste favorite, tapez à nouveau sur OK.

BLACK LIST (FAV 8): en mode utilisation la liste favorites FAV 8 ou "Black List" n'est accessible qu'avec le Mot de passage (s'il la protection est activée).

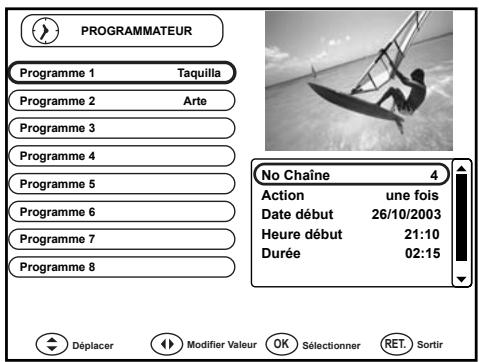

6.2. Menu PROGRAMMATEUR

8 programmes permettent d'effectuer les actions suivantes; Non (aucune), Mise en, Une fois, Quotidien, ou Hebdomadaire.

• Si le programmeur n'est pas utilisé, sélectionné l'action NON dans les 8 programmes.
  -Tapez sur RETOUR pour sortir de ce menu.

Le nom de la chaîne s'affiche en face de chaqueprogrammateur validé.

ed. FR04-fr1

6.3. Menu INSTALLATION

-Tapez OK pour valider le menu ou la valeur.
- Tapez sur OK ou RETOUR pour valider et sortir du menu.

6.3.1. CONFIGURATION TERMINAL

LANGUES DES MENU

• Reglez la langues des menus.

Attention de ne pas selectionner une langue que vous ne comprendez pas, car vous risquez de vous perdre dans les menus.

TRANSPARENCE MENUS

• Règlez la transparence des menus avec les touches , .

DUREE D'AFFICHAGE

• Règlez la durée des bandeaux d'information avec les touches ·, · .

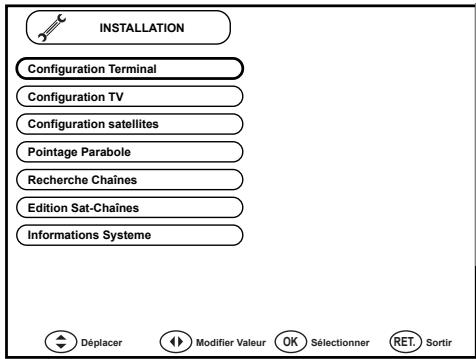

FUSEAU HORAIRE

• Règlez, avec les touches · ,· , le fuseau horsaire qui donne le décalage de l'heure locale par rapport au méridien de Greenwich (heure GMT).

français

En France ce fuseau hora est GMT+1 en heures d'hiver et GMT+2 en heures d'été.

DATE & HEURE (heure locale)

• Entrez le jour, le mois et l'année. La mise à l'heure est automatique par satellite après une mise sous tension ou une coupure du secteur. Cette heures peut être modifiée si nécessaire.

MOT DE PASSE

• Le mot de passer se compose obligatoirement de 4 chiffres.

Validez-le ou modifiez-le en tapant un nouveau mot de passer puis en le confirmant.

• Pour dévalider le mot de passer, tapez directement OK sans taper de chiffre pour

"Nouveau Mot de passer" et "Confirmez Mot de passer".

En cas d'oubli, le mot de passer "passe-partout" est 6931. Attention de ne pas le communier aux personnes non autorisées.

Cette fonction ne met pas à jour la liste des chaînes (sauf indication contraire).

Trois types de mise à jour sont réalisables par téléchargement :

• Téléchargement par satellite (HotBird) : attendre la fin du téléchargement sans changer de menu. A la fin du téléchargement, un message vous donnera le choix de valider le nouveau logiciel ou de conserver le logiciel actuel.

Les logiciels sont transmis périodiquement par satellite. Le temps de téléchargement peut donc varier considérablement.

• Téléchargement par PC : au préalable la procédure et le logiciel doivent être téléchargeés dans le PC par Internet sur le site du constructeur (voir racordement dans le § 7).

• Téléchargement par Terminal : Procedure :

• Raccordez les 2 Termaux avec un cable informatique RS232 croisé MiniDin6 maje/male (on peut utiliser des cable SUBD9 avec des adaptateurs minidin6/SUBD9).

• Débranchez du secteur le Terminal qui recoit le logiciel.
• Sélectionnez le menu "Mise à jour Logiciel", "Téléchargement par Terminal" sur le Terminal qui envoie le logiciel.
  -Tapez OK.
• Branchez aussitōt sur le secteur le Terminal qui recoit le logiciel.
• Attendez la fin du transfert avant de débrancher les Terminaux.

MISE A JOUR DES CHAINES

Cette fonction met à jour la liste des chaînes sans changer le logiciel.

• Transfert PC vers Terminal.

• Transfert Terminal vers PC.

La procédure et le logiciel doivent être télécharges dans le PC par Internet sur le site du constructeur (voir raccordement dans le § 7).

REINITIALISATION USINE

• Efface tout et re-mémorise la configuration d'origine.

6.3.2. CONFIGURATION TV

FORMAT ECRAN TV

• Sélectionnez le format d'écran du téléviseur.

Généralement "4/3 automatique" pour un téléviseur 4/3, et "16/9 automatique" pour un téléviseur 16/9.

SORTIEVIDEO

• Sélectionnez le standard PAL, SECAM ou NTSC et le type RVB ou CVBS (video composite) du signal video de la sortie péritel TV.

Généralement PAL RVB ou SECAM RVB est besoin pourobtenirla meilleure

SORTIE AUDIO

• Sélectionnez la voie audio; STEREO, GAUCHE, DROIT (par défaut STEREO).
  SORTIE ANTENNE TV (en option selon le modele)
• Sélectionnez le type de modulation accepté par le téléviseur (par défaut G).
  CANAL ANTENNE TV (en option selon le modele)
• Sélectionnez le canal UHF (de 21 et 69). Si l'image est brouillée, changez de canal.

MIRE DE TEST ANTENNE TV (en option selon le modele)

• Cette mire de test facilité le réglage du téléviseur sur le canal UHFChoisi.

TYPE D'INSTALLATION

Selectionnez le type d'installation sur lequel est raccordé le Terminal :

-1 Parabole & 1 LNB =1 parabole pour recevoir 1 satellite avec 1 tête universelle (= LNB).
-1 Para. & 1 Monobloc A = 1 parabole avec 1 tête monobloc de type A pour recevoir les satellites HotBird (Diseqc 1 ou A) et Astra (Diseqc 2 ou B). Ce type est le plus courant.
-1 Para. & 1 Monobloc B =1 parabole, avec 1 tête monobloc de type B (marque 2 ou B) et Astra (Diseqc 1 ou A).
- 1 Para. & 1 Monobloc C = 1 parabole avec 1 tête monobloc de type C pour receivevoir les satellites HotBird (Tone Burst A) et Astra (Tone Burst B).
- 1 Para. & 1 Monobloc D = 1 parabole avec 1 tête monobloc de type D pour receivevoir les satellites HotBird (Tone Burst B) et Astra (Tone Burst A).
- 1 Para. & 2 LNB & Diseqc = 1 parabole avec 2 têtes et 1 commutateur Diseqc 1.0 pour recevoir 2 satellites.
- 1 Para. & 2 LNB & Tone = 1 parabole avec 2 têtes et 1 commutateur Tone Burst pour recevoir 2 satellites.
- 1 Para. & 1 Moteur Diseqc = 1 parabole avec 1 tête et un moteur Diseqc 1.2 pour recevoir tous les satellites (dans la limite des possibités de l'installation).
- 1 Para. & 1 Moteur Twinsat = 1 parabole avec 1 tête et 1 moteur Twinsat pour recevoir 2 satellites.
- 2 Para.& 2 LNB & Diseqc = 2 paraboles avec 2 têtes et 1 commutateur Diseqc pour recevoir 2 satellites.
- 2 Para.& 2 LNB & Tone = 2 paraboles avec 2 têtes et 1 commutateur Tone Burst pour recevoir 2 satellites.
- Autres types d'installation = permet de configurer librement tous les paramètres d'installation et l'azimut du satellite (réservé aux installateurs avertis).
MTI) pour receivevoir les satellites HotBird (Diseqc

CHOIX SATELLITES

• Sélectionnez le ou les satellites à receiveoir. Les satellites sélectionnés sont cochés. Les installations avec tete Monobloc sont verrouillées sur HotBird et Astra.

ATTENTION : tous les satellites de la liste ne sont pas recevables avec votre antenné dans votre région. Consultez votre revendeur ou le site du constructeur pour obtenir ces informations.

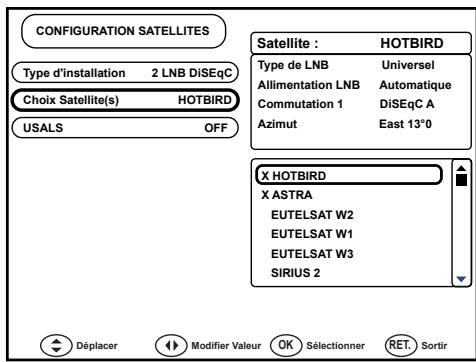

USALS

Cette fonction simplifie le réglage d'une parabole motorisée Diseqc 1.2 (le moteur doit être GotoX ou USALS).

• Usals = OFF : désactive la fonction qui est inutil pour tous les types d'installation autres que "1 Para. & 1 Moteur Diseqc".

français

• Usals = ON: active la fonction.
  Attention, le type d'installation doit être : "1 Para. & 1 Moteur Diseqc".
• Longitude : avec les touches «, « entrez la longitude de votre ville (North = Nord, South = Sud)
  -Latitude:avec les touches · ,· entrez la latitude de votre ville (East = Est,West = Ouest).
• Offset : avec les touches « , » entrez le décalage d'azimut qui affecte tous les satellites. Ce décalage permet de compenser un mauvais réglage de l'azimut n

6.3.4. POINTAGE PARABOLE

SATELLITE

• Sélectionnéz le satellite à pointer.

TRANSPONDEUR

• Sélectionnez le transpondeur.
  Le transpondeur par défaut est le TPNIT.
  ALLER VERS (uniquement avec un moteur à la norme Diseqc 1.2)
• Sélectionnez la vitesse et la direction de rotation du moteur (Est ou Ouest).
• Appuyez sur la touche OK pour actionner le moteur. Le moteur s'arrête dés que la touche OK est relachée.

ALLERÀ (uniquement avec un moteur Diseqc 1.2 équipé de la fonction GotoX)
Quand cette fonction n'est pas utilisé, la valeur est remise automatiquément à 0.
- Sélectionnez la position en degré à l'aide des touches ·, · .
-Tapez sur OK pour envoyer Iordre au moteur.

MEMORISER (uniquement avec un moteur à la norme Diseqc 1.2)

• Sélectionnez le type de mémorisation : soit la position actuelle du satellite sélectionné, soit ce satellite avec le recalcul automatique de toutes les positions des autres satellites. Ce recalcul est effectué par le moteur ; toutes les positions des satellites sont mémorisées dans le moteur. Pour que ce recalcul soit exact, il faut que la liste des satellites (voir § 7) soit dans le même ordre que la liste des satellites du moteur (voir notice du moteur).

LIMITES MOTEUR (uniquement avec un moteur à la norme Diseqc 1.2)

Les limites sont prérogliées et enregistrées dans le moteur. Elles doivent être modifiées si un obstacle limite le débattement de la parabole.

• Sélectionnez une des fonctions suivantes :

-MémoriserlimiteEst:mémorise la position actuelle commelimiteEst.
-MémoriserlimiteOuest:mémorise la position actuelle commelimiteOuest.
- Activer les limites : active les limites enregistrées dans le moteur.
- Désactiver les limites : désactive les limites enregistrées dans le moteur.

-Tapez sur OK pour confirmer et valider.

REINITIALISATION MOTEUR (uniquement avec un moteur à la norme Diseqc 1.2) - Efface et réinitialise les positions des satellites et les limites programmesés dans moteur.

NIVEAU QUALITE

Le pointage de la parabole s'effectue à l'aide du Niveau qualité

• Orientez la parabole pour obtenir le meilleur niveau de qualité possible. Ce niveau doit être supérieur à 30% pour obtenir une image. Pour des satellites puissants comme Astra et HotBird le niveau dépasse généralement 60% en Europe.

Conseil: orientez lentement la parabole car le niveau de qualité réagit avec un léger temps de retard.

6.3.5. RECHERCHE CHAINES

SATELLITE

• Choix du satellite.

TYPE DE RECHERCHE

• Type de chaîne à rechercher ; en clair ou en clair + cryptée.

Certaines chaînes sont déclarées cryptées mais émettent en clair à certaines moments et inversement.

RECHERCHE RAPIDE (NIT)

• Cette recherche s'effectue à partir du TPNIT. Elle efface les listedes de chaînes. Le transpondeur TP NIT est le transpondeur de référence pour la recherche NIT. Si des chaînes n'ont pas été trouées, programmez dans le menu Edition Sat-Chaines, le TPNIT avec les paramétres (fréquence, SR, polar.) d'un autre transpondeur du satellite. Les paramétres des TP sont disponibles sur le site du constructeur ou les revues spécialisées.

RECHERCHE EXHAUSTIVE

• Recherche préférentielle pour les nouveaux satellites. Cette recherche automatique dure 2 fois plus longtemps que la recherche rapide. Elle efface les listedes de chaînes.

• Entrez les paramètres avec le clavier numérique de la télécommande. Effacez les anciennes valeurs avec la touche «

RECHERCHE SATELLITE

• Recherche préférentielle pour les mises à jour courantes des chaînes. Aucune chaîne niiste de chaînes n'est effacée, seules les nouvelles chaînes sont ajoutées.

RECHERCHE TRANSPONDEUR

• Recherche préférentielle pour une nouvelle chaine. Elle est très rapide. Si le transpondeur recherche n'est pas dans la liste, il faut préalablement l'ajouter dans le menu Edition Sat-Chaines.

Les compteurs affichent le nombre de nouvelles chaînes TV et Radio trouvées. Les noms des chaînes écrits en gris clair sont les chaînes déjà programmées.

ATTENTION : la Recherche rapide et la Recherche exhaustive effacent toutes les listes precedemment programmes effectuees dans le menu Edition Sat-Cha

La Recherche transpondeur et la Recherche Satellte conservent ces informations.

RECHERCHE DOWNLOAD/SATMESSENGER

• Recherche du transpondeur transmettant les données du Satmessenger et du Téléchargement par satellite. Cette recherche s'effectue automatiquement quand ces fonctions sont activées.

les modifications de numérations des chaînes

6.3.6. EDITION SAT-CHAINES

SATELLITE

• Sélectionnéz le satellite.
  -Tapez sur OK.
• Pour renomer le satellite, Sélectionnez OUI, puis tapez sur OK ; un tableau avec tous les caractères s'affiche.
  -Avec les touches ， ， ， placezlecurseur sur le caractere chosesi.
  -Tapez sur OK pour valider le caractere.
• Choisissez et validez les autres caractères.
• Placez le curseur sur la case OK et tapez sur OK pour valider le nom. Pour ne pas modifier le nom, placez le curseur sur la case SORTIR et tapez OK.

TRANSPONDEUR

• Àprous avoir sélectionné le satellite par le menu Satellite, Sélectionnez la fonction Modifier, Ajouter, Effacer ou Effacertout.
  -Tapez OKpuis selectionnez le transpondeur (TP).
  -Tapez OK;les parametes du transpondeur s'affichent.
• Sélectionné le paramètre à modifier avec les touches , .

ed. FR04-fr1

• Effacez la valeur avec la touche , puis tapez la nouvelle valeur numérique.
• Tapez sur OK pour valider et sortir.

Attention, l'effacement de tous les transpondeurs peut perturber la Recherche rapide.

CHAINE

• ÀpRES avoir sélectionné le satellite par le menu Satellite, selectionnez la fonction Modifier, Ajouter, Effacer ou Effacer tout.

-Tapez OK puis selectionnez la chaîne.
-Tapez OK;les parametes de la chaine s'affichent.
- Sélectionnez le paramètre à modifier avec les touches , .
- Effacez la valeur avec la touche , puis tapez la nouvelle valeur.

• Pour renomer la chaîne, mettez le curseur sur Nom de chaine, puis tapez sur OK ; un tableau avec tous les caractè

-AVEC les touches , , placezlecurseur surle caracterechoisi.
-Tapez sur OK pour valider le caractere.

français

• Choisissez et validez les autres caractères.

• Placez le curseur sur la case OK et tapez sur OK pour valider le nom.
  Pour ne pas modifier le nom, placez le curseur sur la case SORTIR et tapez OK.

En cas de changement de numéro de chaine, les 2 châines concernées intervertissent leurs numérios.

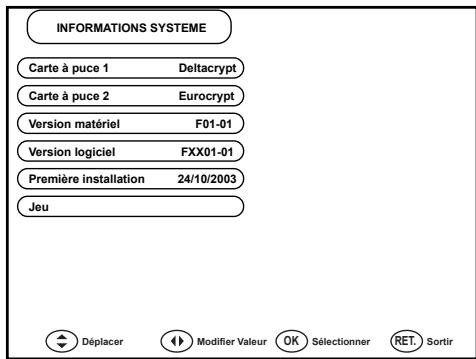

6.3.7. INFORMATIONS SYSTEME

• Affiche les informations concernant le type de carte à puce insérée dans le ou les lecteurs, la version du logiciel, la version du matériel et la date de première mise en service du Terminal. Cette date n'est pas modifiable.
• Accès à des jours qui peuvent être télé-chargés par PC (la touche “A” de la télé-commande permet d'y acceder directement).

7. SPECIFICATIONS TECHNIQUES

Nombre de chaînes

Nombre de lecteurs

Norme DiSEqC

Système de décryptage embarqué

Langues des menus

Guide des programmes

Télétexte

Programmateur

Jeux

Processeur

Mémoire Flash ROM

Mémoire SDRAM

Profile & Niveau

Démodulation

Débit symbole

Décodeur FEC

Entrée video

Format video

Sorties video

Résolution video

Décodage audio

Echantillonnage audio

Résolution audio

Niveau de sortie audio

Connecteurs Tuner

Plage de fréquence

Largeur de bande FI

Impedance d'entree

Niveau d'entrée

Intensité Entrée Sat

Commutation 22kHz

Sorties Video/Audio

(en option)

(en option)

Port série

Modulateur (en option)

Contrôle d'accès

Consummation

Dimensions

Poids

5000 à 10000 (selon le modele)

1 ou 2 (en option selon le modele)

DiSEqC 1.2 & 1.0, Tone Burst, USALS compatible

Fonctions GOTO X et Recalcul positions satellites

Deltacrypt (compatible avec la norme Eurocrypt et avec certains systèmes d'accès).

français, anglais, arabe, italien, espagnol, allemand, portugais

nederlandais, polonais, turc (langues en option selon le modele

EPG

Données reinsérées

8 événements

Jeux video téléchargeables

STi5518

1ou 2 Mbytes (selon modele)

8 Mbytes

MPEG-2MP@ML

QPSK

1~45 MS/s

Auto

15 Mbit/s max

4:3 & 16:9

RVB et Video composite

720× 576 (PAL)

MPEG1 Layer I & II

32,44.1 et 48 kHz

16 bit, 18 bit

2 Vrms max

2xF75Ohm

950~2150 MHz

bi-bande sélectionnable

55 MHz / 8 MHz (-3dB) typ

75 Ohm

-65 ~ -25 dBm

500 mA continu

800 mA impulsionnel

22 kHz/0.6V

2 péritel (TV et AUX)

3 x Cinch Video /Audio (G/D)

1 x S/PDIF sortie audio num.

1 x RS232 (MiniDin6)

UHF G / K / I / M - ch. 21 à 69

Satmessenger

20 W

L 310× H63× P260mm

2,5 kg

LISTE DES SATELLITES PROGRAMMÉS

N^ Satellite Position orbitale

1 Hot Bird 13^ Est

2 Astra 19°,2 Est

3 Eutelsat W2 16° Est

4 Eutelsat W1 10^ Est

5 Eutelsat W3 7^ Est

10 Telecom 2D 8^ Ouest

11 Intelsat 901 18^ Ouest

12 NSS 7 22^ Ouest

13 Intelsat 907 27^,5 Ouest

14 Hispasat 30^ Ouest

15 Telstar 11 37^,5 Ouest

16 Astra 3 23^,5 Est

17Arabsat 3A 26^ Est

18 Astra 2 28^,2 Est
